在半导体行业里，有一个很有意思的对比。智能手机里的处理器已经用上了3纳米级别的制造工艺，而在同一台手机里面，负责电能转换的MOSFET芯片却还在使用30纳米甚至更大尺寸的工艺。这是为什么呢？原因其实很简单：功率器件和数字芯片追求的性能目标完全不同。

数字芯片的任务是计算，它依靠不断缩小晶体管的尺寸来提升运算速度、降低功耗。但功率器件的任务是处理电能，它的性能提升主要不靠缩小尺寸，而是靠改变内部结构、优化制造工艺。合科泰作为功率器件制造商，一直在密切关注这个领域的技术演进。

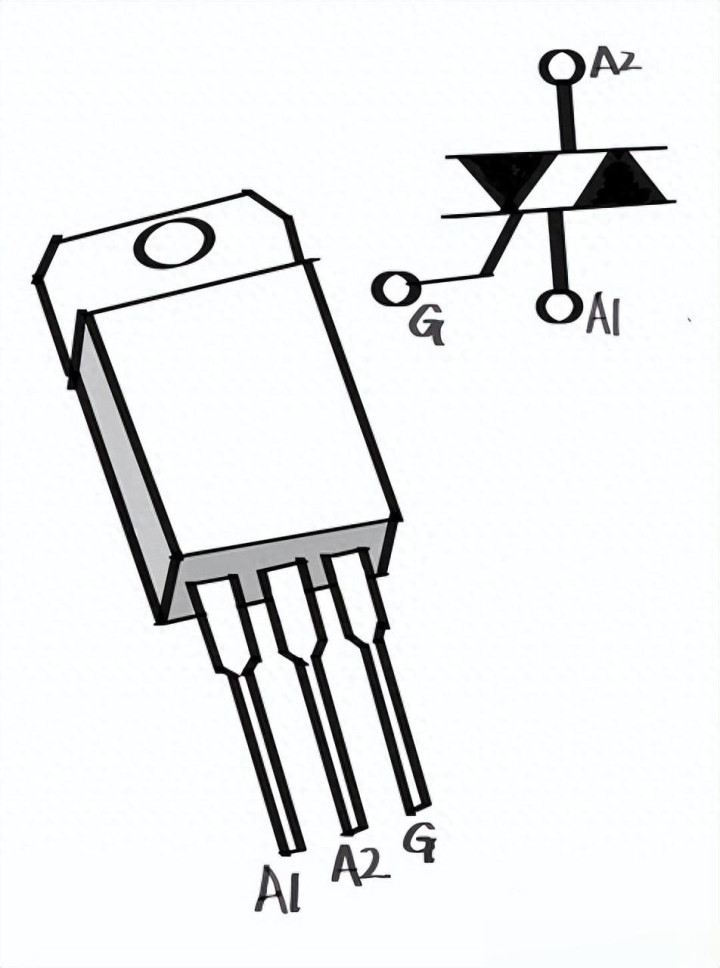

功率器件工程师最关心的几个指标

工程师在选择功率器件时，通常会看四个核心指标。第一个是耐压，也就是这个器件能承受多大的反向电压而不被击穿。第二个是导通时的自身电阻，这个值越小，电流通过时浪费的能量就越少。第三个是开关损耗，也就是器件在导通和关断状态之间切换时损失的能量。第四个是热阻，它反映了器件把内部热量散发出去的能力。这四个指标相互牵制：你很难让它们同时达到最优，工程师必须在其中找到平衡。

先进的制造工艺追求的是更快的开关速度和更高的集成度，但这并不是功率器件最需要的。功率器件的性能瓶颈往往来自材料本身的物理特性，或者芯片内部的结构设计，而不是制造工艺的精度。

改变结构，突破硅材料的物理极限

以高压MOSFET为例，传统结构面临着硅材料本身的限制。为了提高耐压，需要降低漂移区的杂质浓度并增加厚度，但这会导致导通电阻急剧上升。理论上，导通电阻与耐压的2.5次方成正比——耐压翻倍，电阻会增长好几倍。

这个物理限制被一种叫做“超结MOSFET”的新结构打破了。这种结构由中国电子科技大学的陈星弼院士在1998年发明，其核心创新是“电荷平衡”机制。在超结结构中，相邻的两个区域在承受反向电压时会相互耗尽，使得内部的电场分布更加均匀。这样一来，电流通道可以采用更高的杂质浓度，为电流提供一条低电阻的通路，同时又不牺牲耐压能力。结果是：在同样的耐压下，导通电阻比传统结构降低了50%到80%，开关速度提升了30%以上。这种性能的巨大飞跃完全来自结构上的创新，而不是靠缩小尺寸。

功率MOSFET的技术演进经历了三代：从平面结构到超结，再到屏蔽栅沟槽结构。超结结构主要用于600V到1200V的高压场景，而屏蔽栅沟槽结构则在超结的基础上进一步优化，将中低压高频应用的性能推向极致。

新材料的加入打开了新的大门

当硅材料的性能接近物理极限时，碳化硅和氮化镓这两种新材料提供了新的突破方向。

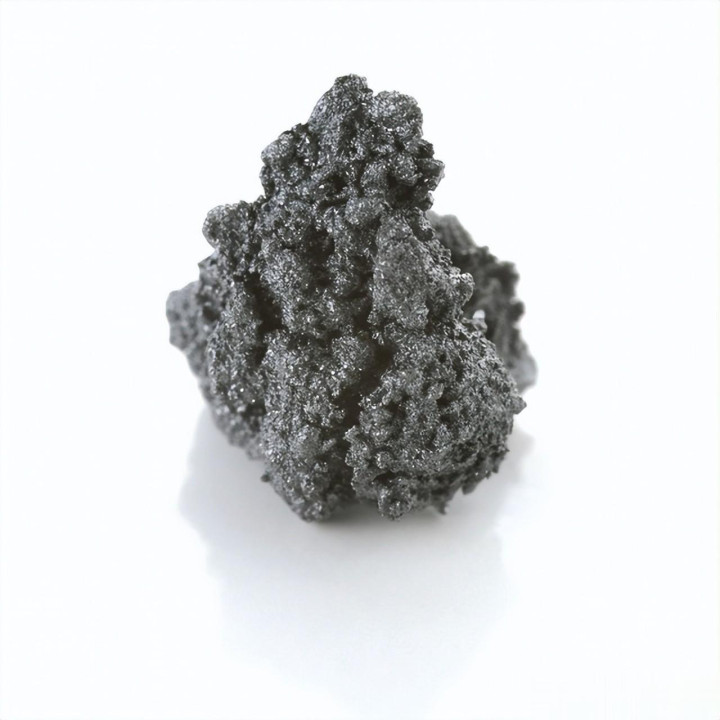

碳化硅凭借其宽禁带特性（简单说就是电子更难被激发），实现了硅材料做不到的性能。它的击穿电场强度是硅的10倍，这意味着在同样耐压下，器件的厚度可以做到硅的十分之一；它的导热能力是硅的3倍，散热更好；它的开关损耗比传统的IGBT降低了70%以上，系统效率可以提升5%到10%。这些特性使碳化硅在新能源汽车领域迅速普及。特斯拉的Model 3率先采用了碳化硅MOSFET逆变器，续航提升了5%到10%，系统效率突破了98%。比亚迪则完成了从功率模块到电控系统的全链条自主开发，其高端车型实现了全域1000V高压平台，电控效率达到了99%。

氮化镓在低压高频领域展现出独特的优势。氮化镓中电子的迁移速度是硅的3倍，开关频率可以达到百万赫兹级别，比碳化硅还要快一个数量级。这使得变压器等磁性元件的体积可以大幅缩小。在相同性能下，氮化镓芯片的尺寸比硅器件小10倍以上。因此，氮化镓成了快充和数据中心电源的首选。市面上65W到240W的快充适配器普遍采用氮化镓技术；数据中心里将48V转换为12V的电源模块采用氮化镓后，功率密度可以达到每立方英寸4千瓦，峰值效率达到96.3%。

结语

功率器件不需要最先进的制造工艺，但它需要持续的技术创新。这不是一句口号，而是基于物理原理和产业实践的客观事实。要突破功率器件的性能瓶颈，需要的是对半导体物理的深刻理解、对器件结构的创新设计，以及对制造工艺的持续优化。

当前国产替代的窗口期既是挑战也是机遇。在碳化硅、氮化镓这些新材料方向上，国际巨头并没有形成绝对的技术代差，国内产业链在衬底、外延、器件、封装等环节都有布局。以成熟工艺为基础，通过结构创新来提升性能，在细分领域形成竞争优势，这正是中国功率器件厂商务实的选择。
